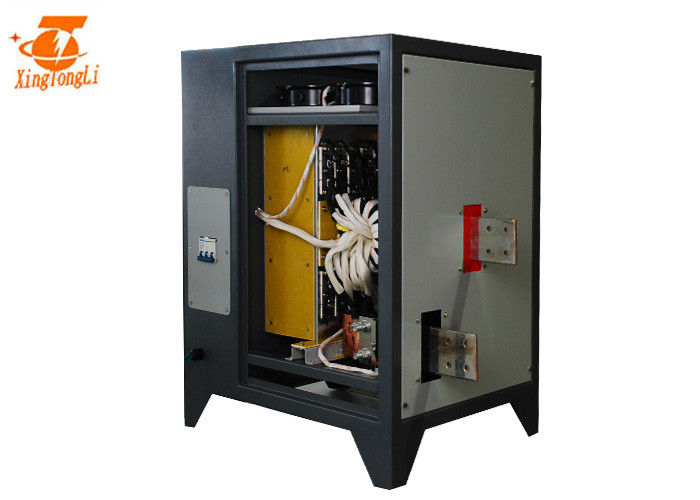

Hochfrequenzindustrieller elektrolytischer Gleichrichter schaltermodell DCs GENRAL SEPCIFICATION 15v 2000a
Wechselstrom-Input | Spannung | 440v |
Frequenz | 50/60hz | |
Phase | Phase 3 | |
Ertrag | gegenwärtig | 0~2000a optional |
Spannung | 0~15v optional oder entsprechend dem Antrag der Kunden | |
Frequenz | 40khz | |
effiencicy | ≥89% | |
Spannungsstabilität | ≤1% | |
gegenwärtige Stabilität | ≤1% | |
Stabilisierungsmodus | Gegenwärtige Stabilisierung/Spannungsstabilisierung (schaltbar leicht) | |
Einstellbereich | Spannung/Strom von 0-100% ununterbrochen justierbar innerhalb des bewerteten Bereiches | |
Steuerteil | Kühlsystem | die Luftkühlung abkühlendes /water/mischte die Wasser- u. Luftkühlung |

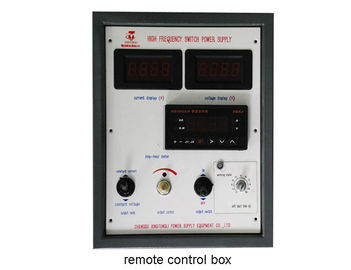

Steuermethode | lokale Plattensteuerung/Fernsteuerungskasten PLC | |
Anzeigeninhalt | Spannungsmeter/Messflügel/Arbeiten/über Temp/Fehler, ETC…. | |
Schutzmethode | Input über Spannung/unter Spannung/über Strom/gab kurz/über Heizungsselbstschutz etc. aus. | |
benutzen Sie Umwelt | Betriebstemperatur | -20-50℃ |
Umgebende Temperatur | 30-65℃ | |
Umgebende Feuchtigkeit | ≤90% | |
Arbeitsladen | Operation der vollen Kapazität, mehr als 1.000 Meter über Meeresspiegel, verringerte Lastsoperation |
ZUSATZEINRICHTUNG: 1HochfrequenzindustriellerelektrolytischerGleichrichterschaltermodellDCs5v2000a
Verringerte Kräuselung | Kräuselung ist die Menge von Wechselstrom, der als Spannungsschwankungen auf dem DC-Ertrag erscheint. Weil einige Metallvollendenanwendungen übermäßige Kräuselungsniveaus nicht zulassen können, bieten wir Stromversorgung mit Kräuselung so niedrig wie 3% des funktionierenden Satzballs an |
Polaritäts-Umkehrung | manuelle Rück- oder automatische Rückseite |
Digital-Amperestunden-/-minuten-Meter | erzielen Sie die laufende Stunde, gegenwärtige winzige Steuerung, erzielen Sie die chemische Lösung hinzufügen automatisch |
Computer-analoge Schnittstelle | 0~10v, 4~20mA, Schnittstelle 0~5V, erzielen die Fernbedienung und sparen die Kosten |
Steuerung PLC +HMI | RS 485, Profibus, internationale Standardschnittstelle Profinet |
Timer für mehrere Perioden | Timer sind verfügbar, den Gleichrichter abzustellen, klingen eine Warnung, belichten ein Licht (oder irgendeine Kombination) am Ende eines Prozesszyklus |

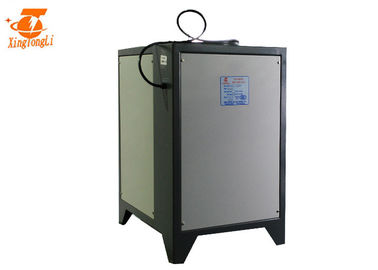

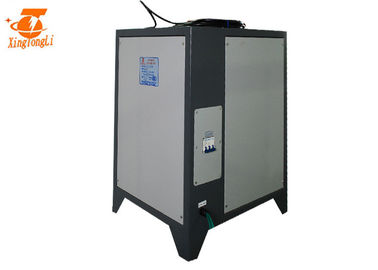

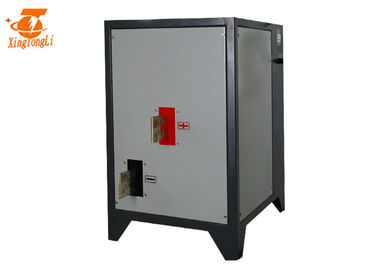

Kabinett: Elektrolysegleichrichter Kabinett nimmt magnetische Schnittverbindungen an, verringert Wirbelstromverluste und Spritzlackierverfahren des Kabinetts als Ganzes |

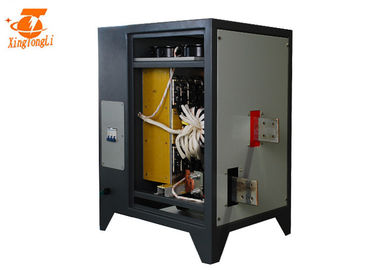

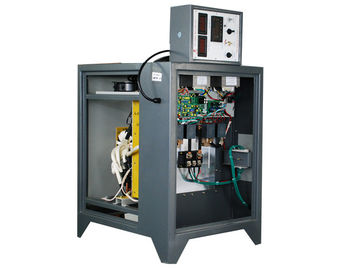

Struktur: Angemessener Strukturentwurf, lokalisiert dem Inverterteil und, Korrekturteil, bequem auseinanderzubauen und Wartung |
Heizkörper: erweiterte Heizkörperkapazität 1,5die mal, vergewissern sich der besseren Kühlwirkung |

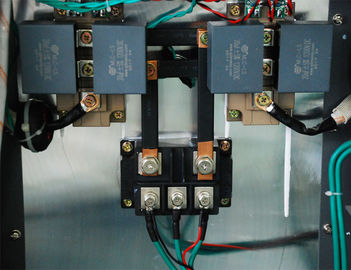

Schaltersteuerungsweise: Elektrolysegleichrichter nehmen die Vollbrückephase an, die weichen Schalter, reduct IGBT Verlust, Abwehrenergie verschiebt |
Haupttransformator: DC-electrolyisis Gleichrichter nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg, schnitt das Gleichrichtergewicht, verbessern die Stromversorgungsstabilität, Zuverlässigkeit an |
Kern- u. Schottky-Diode: Kernkapazität erweitert 1,5mal Schottky-Diode erweitert 4mal
|

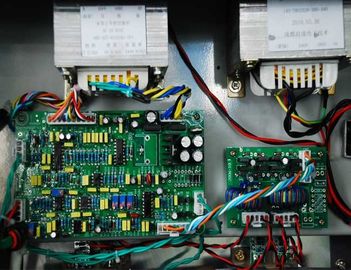

Brett: alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen |
IGBT: machen die Anodisierungskapazität des gleichrichters IGBT des Aluminiums, die 3mal erweitert wird, die Stromversorgung zuverlässiger |
Installation
1, schaltermodell DCs 15v 2000asetzend Hochfrequenzindustriellen elektrolytischen Gleichrichter und halten die Körperstabilität; stellen Sie gute Belüftung sicher. |
2, Elektrolysegleichrichter heraus überprüfend bedecken beim Lösen. |
3, Verbindungsoberteil zum Boden, zum der statischen Elektrizitäts zu verhindern. |
4, Conecting der Wechselstrom-Inputdraht |
5, die DC-Ertragkupferstangen anschließend |
6, das Fernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
7, schalten Luftschalter ein, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
8, Rechtsdrehungsanpassungsknopf, die Voltmetergradzunahmen, arbeitend zeigen helle Beleuchtung an. |
9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
10, trennen den Luftschalter, abstellen den Strom |
