Elektrolysestromversorgung
>
|
| Herkunftsort | CHINA |
| Markenname | Xingtongli |
| Zertifizierung | CE RoHS |
| Modellnummer | GKD12-10000CVC |

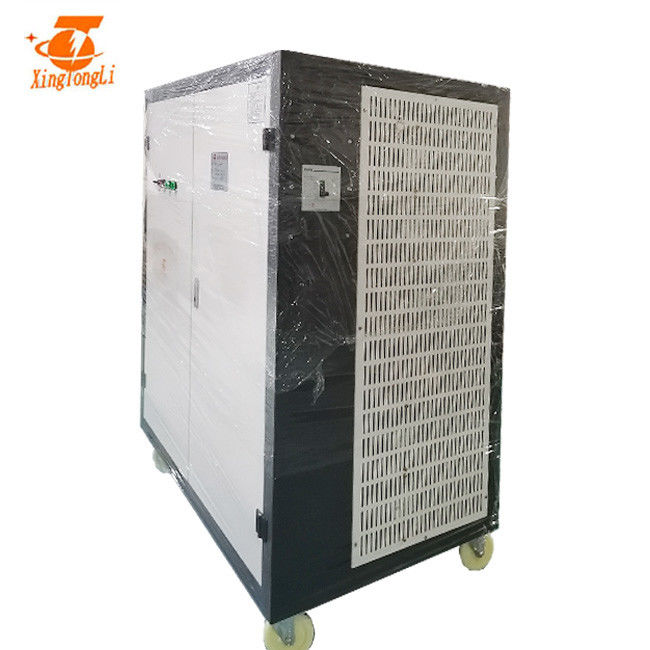

12V 10000A HF-Schaltermodusgleichrichter für kupferne Elektrolyse mit der Wasserkühlung
Schaltnetzteilfunktionsprinzip:
Das Prinzip des Spannungsregler-Schaltnetzteilsteuerreglers:
Der Schaltergriff schaltet wiederholt zu einem bestimmten Zeitabstand. Wenn der Schalter eingeschaltet wird, wird die Eingangsleistung an die Last durch den Schaltergriff und die Siebschaltung geliefert. Während des gesamten Schalters wird, die Stromversorgung zur Verfügung stellt Energie zur Last eingeschaltet;
Wenn der Schalter offen ist, wird die Eingangsleistung, Energie zur Verfügung zu stellen unterbrochen. Es kann gesehen werden, dass das Eingangsleistungsspg.versorgungsteil für die Last zeitweilig ist. Damit die Last ununterbrochene Energieenergie, das Schaltnetzteil muss ein Energiespeichergerät haben erhält. Wenn der Schalter eingeschaltet wird, wird der Teil der Energie im Schalter gespeichert. Die gespeicherte Energie wird der Last freigegeben. Der Induktor wird für Energiespeicher benutzt. Wenn der Schalter abgestellt wird, wird die Energie im Energiespeicherinduktor der Last durch die Diode freigegeben, um zu garantieren, dass die Last ununterbrochene und stabile Energie erhält. Weil die Diode die Last stationäres Gleichstrom erreichen lässt, wird es eine Diode des stationären Gleichstroms genannt. Dieses ist, wie das Schaltnetzteil arbeitet.
Anwendung
Unterschiedliches Volt und gegenwärtiges hat verschiedene Anwendungen
Spezifikation
|
SPEZIFIKATIONEN FÜR GKD12-100 00CVC |
|||
| Eingegebener Wechselstrom | 380V±10% | 3phase | 50/60Hz |
| Ertrag DC | Volt | 0~12V Justierbar | |
| Gegenwärtig | 0~10000A Justierbar | ||
| Energie | 120KW | ||
| Leistungsfähigkeit | >85% | ||
| Schaltfrequenz | 20KHz | ||
| Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
| Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
| Nettogewicht | 80kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
| Maß (Millimeter) | 480*600*740mm | Abkühlende Weise | Luftkühlung |
EAB in der durchschnittlichen Spannung zwischen AB kann wie ausgedrückt werden:
EAB=TON/T*E
TONNE, worin als jede Schalterdrehung rechtzeitig, T der Schaltungs-wegArbeitszyklus ist (IE, Schalter-Einschaltzeit TONNE und aus-maler DES FEINEN PINKELS Wert zusammen).
Durch die Gleichung ändern Sie das Verhältnis der Schalter-Einschaltzeit und des Arbeitszyklus, änderte die durchschnittliche Spannung zwischen AB auch, deshalb als die Last und die Inputversorgungsspannungsänderungen justieren Sie automatisch das Verhältnis der TONNE und T verursacht die Ausgangsspannung V0 bleiben unverändert. Die Einschaltzeit-Arbeitszyklus TONNEN-Anteile ändern und dass, den Nutzungsfaktor meanschanging, diese Methode als „Zeitverhältnissteuerung“ genannt wird (die Zeit-Verhältnis-Steuerung, abgekürzt als TRC).
1. 0~10V, 4~20mA, PLC, Timer, Ampere-Minuten-/Stundenzähler, HMI kann zur Verfügung gestellt werden
2. Steuermodus: Lokale Kontrolle oder Fernbedienung (die Länge des Kabels wird von den Kunden bestimmt)
3. Japan IGBT (die Nichterfüllungswahl) oder Deutschland IGBT wird angenommen
4. Nachdem es phosphatiert worden ist galvanisiertes und hat Plastikgesprüht, die Fahrgestelle ausgezeichnete Korrosionsbeständigkeitsfunktion
5. Einfach zu benützen und repaire
Andere Vorteile
1. Kabinett
a: Die Annahme digitalisierte vollständig die maschinelle Bearbeitung
b: Kaltgewalzte Produktion des EisenStahlblechs, nach phosphorization annehmend, erhält Zinküberzug, Plastikspray, der Gleichrichter bessere strukturelle Stärke und das rostfest.
c: Angemessener Strukturentwurf, lokalisierter Inverterentwurf, Korrekturteil ist bequem, wegen seines ordentlichen Zusammenbauens auseinanderzubauen und auszubessern.
d: Heizkörper erhält bessere Kühlwirkung wegen seiner Kapazität mit 1,5mal.
Elektrisches Kontrollsystem 2
a: Der Gleichrichter nimmt Vollbrücke Phase-verschobene weiche Schaltersteuerung an und stellt den niedrigsten Leistungsabfall von IGBT sicher. Die Kapazität von IGBT werden 3mal größer.
b: Der Haupttransformator. Er nimmt formlosen Kern an, um Transformator-Leistungsfähigkeit und kühlen Transformator zu erhöhen und kann Gleichrichtergewicht nicht nur erleichtern, aber kann Gleichrichterstabilität und -zuverlässigkeit auch verstärken. An seinem Anfangsstadium nimmt er Abblockkondensator der Reihe an.
c: Magnetischer Selbstkorrekturstromkreis der Abweichung wird angenommen und die Gesamtleistung des Magnetkerns erhält 1,5mal vergrößert.
3 Schottky Sperrschichtdiode
a: Es ist 4mal erweitert worden.
4 alle Bedienpulte erhalten antiseptische Behandlung mit importiertem Lack.
Wie man Gleichrichter installiert
Dieses ist Installationsweise für Fernsteuerungsgleichrichter. Nicht nur auf diese Weise.
1. Zu kupferne Stange mit Bad/Behälter anschließen
2. Zu Stromversorgung/Gleichrichter sicherzustellen wird geerdet
3. Zu dort sicherzustellen ist genügend Wasser für Wasserkühlungsart Stromversorgung/Gleichrichter
4. Wir Rat, dass alle Gleichrichter zur Zunahme seines Lebens lokalisiert werden sollten.
