Herkunftsort | CHINA |
Markenname | xingtongli |
Zertifizierung | ISO CE RoHS |
Modellnummer | GKD5-1000CVC |

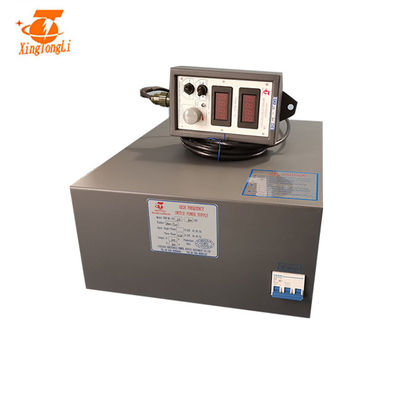

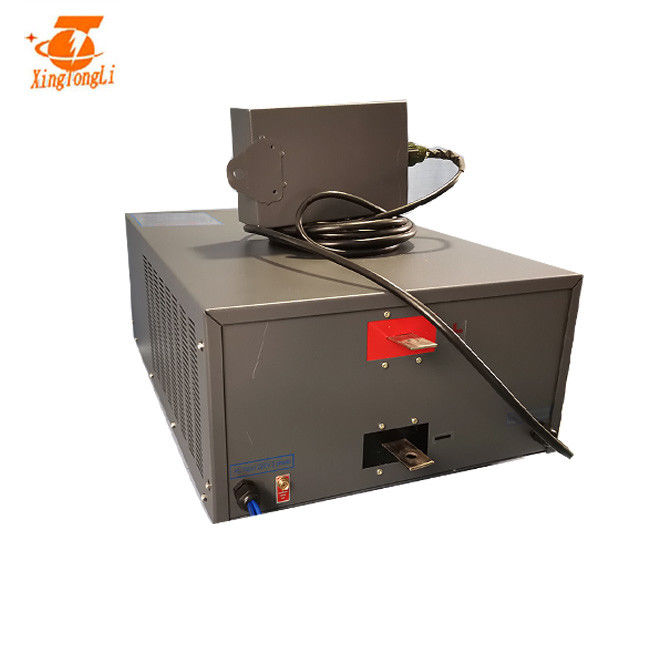

Hochfrequenz-AC-DC Gleichrichter 1000A5V
Spezifikation
SPEZIFIKATIONEN FÜR GKD15-5000CVC | |||
Eingegebener Wechselstrom | 380V±10% | 3phase | 50/60Hz |
Ertrag DC | Volt | 0~5V justierbar | |
Gegenwärtig | 0~1000A justierbar | ||
Energie | 5KW | ||
Leistungsfähigkeit | >85% | ||
Ausgangsfrequenz | 40KHz regelte | ||
Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
Nettogewicht | 60kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
Maß (Millimeter) | 690*550*520m | Abkühlende Weise | Wasserkühlung |
Eigenschaften
Unter Verwendung der TIMING-Kontrollfunktion ist die Einstellung einfach und bequem, und die Arbeitszeit der positiven und negativen gegenwärtigen Polarität kann entsprechend den überziehenden Prozessanforderungen willkürlich eingestellt werden.
Es hat drei Arbeitszustände automatische Zyklusumwandlung, positiv und negativ und Rückseite und kann die Polarität des Ausgangsstroms automatisch ändern.
Anwendung:
Wie man Gleichrichter installiert
Dieses ist Installationsweise für Fernsteuerungsgleichrichter. Nicht nur auf diese Weise.
1. Zu kupferne Stange mit Bad/Behälter anschließen
2. Zu Stromversorgung/Gleichrichter sicherzustellen wird geerdet
3. Zu dort sicherzustellen ist genügend Wasser für Wasserkühlungsart Stromversorgung/Gleichrichter
4. Wir Rat, dass alle Gleichrichter zur Zunahme seines Lebens lokalisiert werden sollten.
Kabinett: Kabinett nimmt magnetische geschnittene Verbindungen, verringern Wirbelstromverluste an, und Kabinett als Ganzes Spritzlackierverfahren |
Struktur: Angemessener Strukturentwurf, lokalisierte das Inverterteil und, das Korrekturteil, bequem auseinanderzubauen und Wartung |
Heizkörper: die Heizkörperkapazität erweiterte 1,5mal, sich vergewissern der besseren Kühlwirkung |
Schaltersteuerungsweise: nehmen Sie weichen Schalter der VollbrückePhasenverschiebung, reduct IGBT Verlust an, sparen Sie Energie |
Haupttransformator: nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg an, schneidet das Gleichrichtergewicht, verbessert die Stromversorgungsstabilität, Zuverlässigkeit |
Kern- u. Schottky-Diode: die Kernkapazität erweiterte 1,5mal Schottky-Diode erweitert 4mal
|
Brett: alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen |
IGBT: IGBT-Kapazität erweiterte 3mal, machen die Stromversorgung zuverlässiger |
andere Spezifikt.:
