Herkunftsort | CHINA |
Markenname | xingtongli |
Zertifizierung | ISO CE RoHS |
Modellnummer | GKDH24-200CVC |
Spezifikation
SPEZIFIKATIONEN FÜR GKDH24-100CVC | |||
Eingegebener Wechselstrom | 380V±10% | 1 Phase | 50/60Hz |
Ertrag DC | Volt | 0~24V justierbar | |
Gegenwärtig | 0~200A justierbar | ||
Energie | 4.8KW | ||
Leistungsfähigkeit | >85% | ||
Ausgangsfrequenz | 40KHz regelte | ||
Rückmodus | manuell und automatisch | ||
Rückzeit | 0~9999 Minuten | ||
Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
Nettogewicht | 16.5kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
Maß (Millimeter) | 230*370*380mm | Abkühlende Weise |
Luft Abkühlen |
umschaltbare Eigenschaften Stromversorgung 24V 200A
nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg an, schneidet das Gleichrichtergewicht, verbessert die Stromversorgungsstabilität, Zuverlässigkeit
Kern- u. Schottky-Diode:
die Kernkapazität erweiterte 1,5mal
Schottky-Diode erweitert 4mal
Brett:
alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen
IGBT:
IGBT-Kapazität erweiterte 3mal, machen die Stromversorgung zuverlässiger

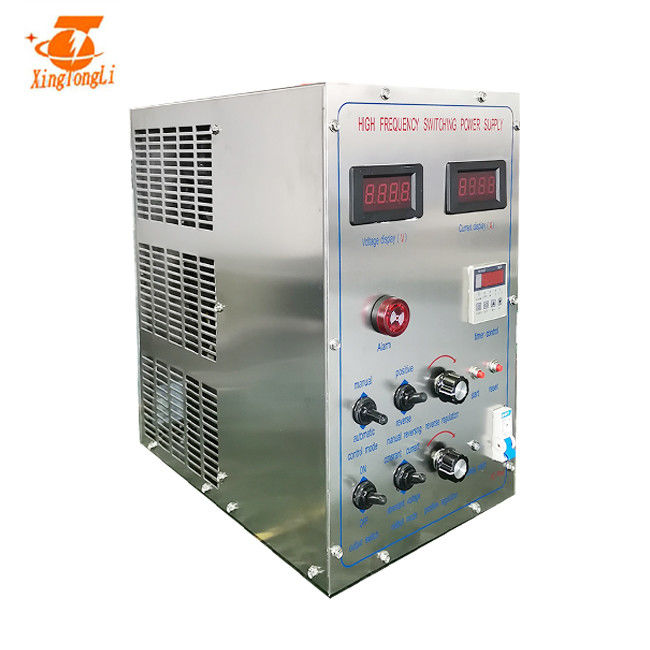

umschaltbares Stromversorgungsbild 24V 200A:
DER UNTERSCHIED ZWISCHEN STÖRUNGSBESUCH U. IGBT-SCHALTER-GLEICHRICHTER
1, Leistungsfähigkeit
Störungsbesuch: 70%
IGBT: 90%
2, Transformator
Störungsbesuch: Netzfrequenztransformator, umfangreich über 200kg
IGBT: ohne Netzfrequenztransformator
3, energiesparende Leistungsfähigkeit
Störungsbesuch: schlecht
IGBT: Energieeinsparung ungefähr 15%-30%
4, Anfang/Halt mit Last
Störungsbesuch: können Sie nicht
IGBT: Dose
5, Steuerstromkreis
Störungsbesuch: Komplex, Antrag synchron und schwierig zu integrieren
IGBT: benutzen Sie das einfache Brett der integrierten Schaltung, und rostfeste Behandlung schloss vollständig.
6, konstante gegenwärtige Genauigkeit
Störungsbesuch: <5%
IGBT: <1%
7, abkühlende Weise
Störungsbesuch: Wasser/Öl-/Luftkühlung
IGBT: Wasser-/Luftkühlung
8, Arbeitsfrequenz
Störungsbesuch: 50HZ
IGBT: 20KHZ
9, Steuerweise
Störungsbesuch: Phasenverschiebungsauslöser
IGBT: PWM
10, gaben DC aus
Störungsbesuch: Halbwelle
IGBT: DC-Rechteckwelle mit hoher Dichte
11, Störung zum Stromnetz
Störungsbesuch: groß, nicht einfach zu beseitigen
IGBT: klein, einfach zu beseitigen
12, Größe und Gewicht
Störungsbesuch: groß und schwer
IGBT: klein und leicht
13, zulässige Schwankungsstrecke der Eingangsspannung
Störungsbesuch: ±10%
IGBT: ±15%
umschaltbare Installation Stromversorgung 24V 200A
1, Gleichrichter setzend und die Körperstabilität halten; stellen Sie gute Belüftung sicher. |
2, Anodisierungsabdeckung des gleichrichters beim Lösen heraus überprüfend. |
3, Verbindungs, um statisch Elektrizität zu verhindern zu reiben oberteil. |
4, Conecting der Wechselstrom-Inputdraht |
5, die DC-Ertragkupferstangen anschließend |
6, das Gleichrichterfernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
7, drehen sich auf Luftschalter, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
8, Rechtsdrehungsanpassungsknopf, Voltmetergradzunahmen, arbeitend, helle Beleuchtung anzuzeigen. |
9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
10, trennen den Luftschalter, abstellen den Gleichrichter |
umschaltbare Stromversorgungsvorteile 24V 200A:
