Herkunftsort | China |
Markenname | xingtongli |
Zertifizierung | ISO CE |
Modellnummer | GKD12-100CVC |

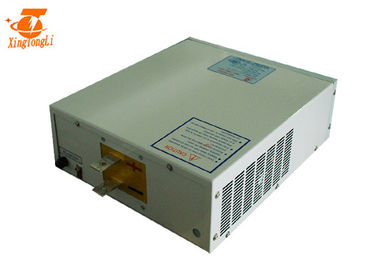

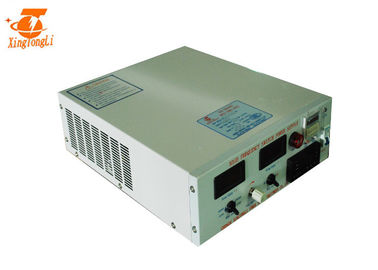

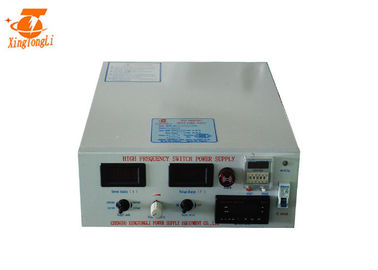

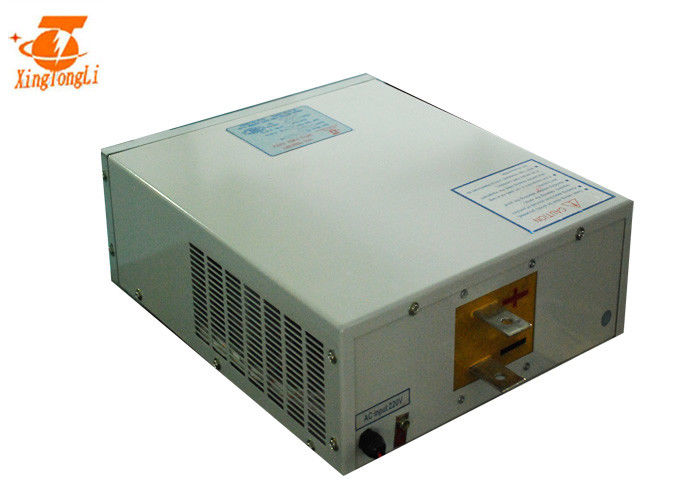

Hochfrequenzschaltungsüberzuggleichrichter, auch genannt als HF-Umschaltstromversorgung:
Welches ein Elektroüberzugmaschinenüberzuggleichrichter des neuen Typs – Hochfrequenzschaltnetzteile ist. Es kombiniert Vorteile der einfachen Anpassung der Silikongleichrichter-Wellenformglattheit und der Spannung der kontrollierten Gleichrichter des Silikons, während höchste gegenwärtige Leistungsfähigkeit (bis 90%), das kleinste Volumen, und unnötig hat zu sagen, es ist der viel versprechendste Überzuggleichrichter. Fertigungstechnik hat das Machtproblem, Tausenden Ampere gelöst, Machtschaltungs-Überzug, dengleichrichter ein praktisches Stadium der Anwendung eingetragen haben.
Überzuggleichrichterspezifikation und -parameter: |
|
Überzuggleichrichter Eingangsspannung | Einphasiges 110V/220V Wechselstrom |
Ausgangsspannung | 0~12v justierbar |
Ausgangsstrom | 0-100A justierbar |
Spannungsstabilität | ≤1% |
Gegenwärtige Stabilität | ≤1% |
Welligkeit | 1%-2% |
Leistungsfähigkeit | ≥90% |
Stabilisierungsmodus | Gegenwärtige Stabilisierung/Spannungsstabilisierung (schaltbar leicht) |
Einstellbereich | Spannung/Strom von 0-100% ununterbrochen justierbar innerhalb des bewerteten Bereiches |
Kühlsystem | Luftkühlung/Wasserkühlung |
Steuermethode | Manual/PLC |
Anzeigeninhalt | Spannungsmeter/Messflügel/Arbeiten/über Temp/Fehler, ETC…. |
Schutzmethode | Inputüberspannung/-spannung/über Strom/ausgegebenem kurz/über Heizungsselbstschutz ETC…. |
Betriebstemperatur | -20-50℃ |
Umgebende Temperatur | -30-65℃ |
Umgebende Feuchtigkeit | ≤90% |
Arbeitsladen | Operation der vollen Kapazität, mehr als 1.000 Meter über Meeresspiegel, verringerte Lastsoperation |

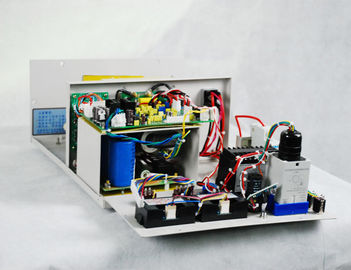

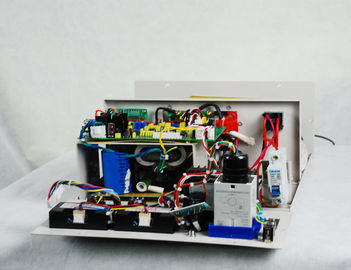

Galvanisierende Hochfrequenzschaltungsüberzuggleichrichterhauptumwandlungsstruktur hat: Spannungswandler, Halbbrücke, Vollbrücke, etc., haben Schaltkreis „harten Schalters“ Impulsbreitenmodulation (PWM), haben auch populären Machtstromkreis des Phasenverschiebungssteuer„weichen Schalters“. Pulsbreitenmodulation (PWM)-HF-Umschaltüberzugstromversorgung, seine Arbeitsfrequenz größtenteils unterhalb 50 kHz, mit einer Spannung oder einer gegenwärtigen Regelung. Sie ändert die Antriebsspannungs-Impulsbreite, um Ausgangsstrom, indem sie Leistungsfluss, zu ändern unterbrechen und die Arbeitszyklusmethode zu justieren, herstellt das Gerät, das im Zustand „der harten Schaltung“, IE arbeitet, das Leitung (Spannung zwingt, ist nicht null), oder die Zwangsabschaltung (Strom ist nicht null), den Schaltleistungstransistor herstellend existieren Hochdruck- und groß gegenwärtiges Kreuz wenn Ausschaltung an und, dafür zugeschalteter Verlust weniger, Höchststörung stark.
1, der Luftkühlungs-lokalen Kontrolle 12v 100a setzend Galvanisierungsgleichrichter der Hochfrequenzschaltung und halten die Körperstabilität; stellen Sie gute Belüftung sicher. |
2, der Luftkühlungs-lokalen Kontrolle 12v 100a Galvanisierungsgleichrichter der Hochfrequenzschaltung heraus überprüfend bedecken, wenn sie irgendwie lösen. |
3, das Maschinenoberteil an Boden anschließend, um statisch Elektrizität zu verhindern. |
4, Conecting der Wechselstrom-Inputdraht |

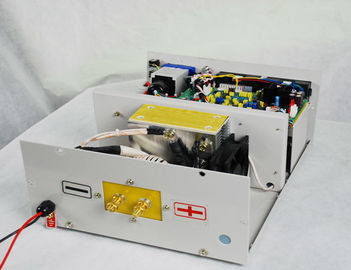

5, das der Luftkühlungs-lokalen Kontrolle 12v 100a anschließend Galvanisierungsdc gleichrichter der Hochfrequenzschaltung gaben kupferne Stangen mit dem Bad + - kupferne Stangen aus |
6, das Fernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
7, schalten Luftschalter ein, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
8, Rechtsdrehungsanpassungsknopf, die Voltmetergradzunahmen, arbeitend zeigen helle Beleuchtung an. |
9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
10, trennen den Luftschalter, abstellen den Strom |
