| Markenbezeichnung: | Xingtongli |
| Model Number: | GKD (M) (H) 15-200CVC |
| MOQ: | 1 Satz |
| Preis: | verhandelbar |
| Verpackungsdetails: | Holzetui 505*430*282mm |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |

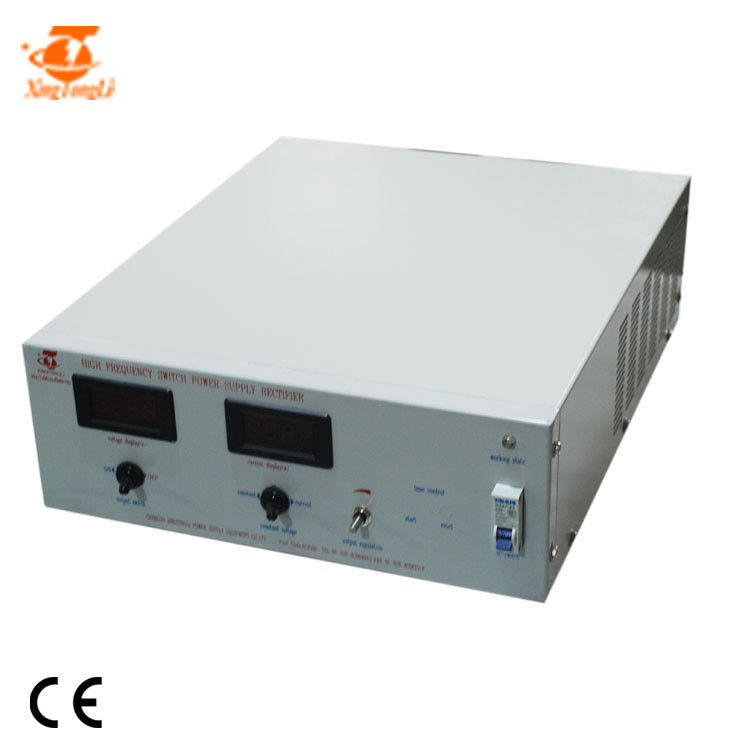

15-V-100-A-Gleichstrom-Gleichstromversorgung mit IGBT
Hochfrequenz-Galvanisierungsgleichrichter, auch bekannt als Hochfrequenz-Schaltnetzteil:
Dies ist ein neuer Typ eines Gleichrichters für die Gleichstromversorgung – ein Hochfrequenz-Schaltnetzteil.Es kombiniert die Vorteile der Wellenformglätte eines Silizium-Gleichrichter-Netzteils mit einem einfach einstellbaren Silizium-Gleichrichter und bietet gleichzeitig die höchste Stromausbeute (bis zu 90 %), das kleinste Volumen und ist selbstverständlich das vielversprechendste Galvanik-Gleichrichter-Netzteil .Die Fertigungstechnologie hat das Stromversorgungsproblem gelöst und Tausende Ampere von Leistungsschalter-Galvanikgleichrichtern sind in die praktische Phase eingetreten.
Es folgten einige Bilder
Prinzip der Umwandlung der Gleichrichter-Stromversorgung:
Sorgen Sie dafür, dass das Wechselstromnetz den EMI-Filter gegen elektromagnetische Interferenzen passiert, um die Welle direkt gleichzurichten und zu filtern.Die Gleichspannung wird vom Wechselrichter in eine Rechteckwellenfrequenz von mehreren zehn oder hundert kHz umgewandelt und dann vom Hochfrequenztransformator isoliert, um die Spannung zu reduzieren und dann die Hochspannung weiterzuleiten.Der Frequenzfilter gibt eine Gleichspannung aus.Nach der Abtastung, dem Vergleich, der Verstärkung und der Steuerung steuern die Antriebsschaltung und der Leistungswandler den Arbeitszyklus des IGBT, um eine stabile Ausgangsspannung (oder einen stabilen Ausgangsstrom) zu erhalten.
Hochfrequenzschalter galvanisierte Gleichrichter-Steuerröhre im Betriebszustand, geringer Stromverbrauchsverlust, das heißt, der Transformatorwirkungsgrad kann 75 % bis 90 % erreichen, geringe Größe, geringes Gewicht und Genauigkeit und Welligkeitsfaktor sind besser als bei Siliziumgleichrichtern Der gesamte Leistungsbereich kann die für die Produktion erforderliche Präzision erreichen.Der Galvanikgleichrichter verfügt über Selbstschutzfähigkeit und kann unter Last beliebig gestartet und gestoppt werden.Es lässt sich einfach an einen Computer anschließen und bietet großen Komfort bei der Produktionsautomatisierung, weshalb es in der PCB-Galvanisierungsindustrie weit verbreitet ist.
Anwendung
Unterschiedliche Volt- und Stromstärken haben unterschiedliche Anwendungen
Spezifikation
| SPEZIFIKATIONEN FÜR GKD(M)(H)15-200CVC | |||
| Eingang AC | 220 V ± 10 % | 1Phase | 50/60Hz |
| Ausgang DC | Volt | 0~15V einstellbar | |
| Aktuell | 0~200A einstellbar | ||
| Leistung | 3KW | ||
| Effizienz | >85 % | ||
| Schaltfrequenz | 20KHz | ||
| Schutz | Kurzschlussschutz Überhitzungsschutz Phasenmangelschutz Eingangs-Über-/Unterspannungsschutz |
||
| Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Panel-Steuerung Fernbedienung |
| Nettogewicht | 19kg | Arbeitsmodus | Konstante Spannung (CV) Konstantstrom (CC) |
| Abmessung (mm) |
465*390*162 |
Kühlende Art und Weise | Luftkühlung |
1. 0~10V, 4~20mA, SPS, Timer, Ampereminuten-/Stundenzähler, HMI können bereitgestellt werden
2. Steuermodus: Lokale Steuerung oder Fernbedienung (die Länge des Kabels wird vom Kunden bestimmt)
3. Japan IGBT (die Standardauswahl) oder Deutschland IGBT werden übernommen
4. Nachdem das Chassis phosphatiert, verzinkt und mit Kunststoff besprüht wurde, verfügt es über eine hervorragende Korrosionsbeständigkeit
5. Einfach zu bedienen und zu reparieren
Weitere Vorteile
1. Kabinett
a: Einführung einer vollständig digitalisierten Bearbeitung
b: Einführung der kaltgewalzten Produktion von Eisenstahlblechen, danachPhosphorisierung, Verzinkung, Kunststoffspray, der Gleichrichter erhält eine bessere strukturelle Festigkeit undKorrosionsschutz.
c: Angemessenes Strukturdesign, isoliertes Wechselrichterdesign, Gleichrichtungsteil ist aufgrund seiner sauberen Montage bequem zu zerlegen und zu reparieren.
d: Der Kühler erhält dadurch eine bessere Kühlwirkung1,5-fache Kapazität.
2 Elektrisches Steuersystem
a: Der Gleichrichter verfügt über eine phasenverschobene Vollbrücken-Soft-Switch-Steuerung, die den geringsten Leistungsverlust des IGBT gewährleistet.Die Kapazität des IGBT wird3 mal größer.
b: Der Haupttransformator.Es nimmt einen amorphen Kern anErhöhen Sie die Effizienz des Transformatorsund Kühltransformator und kann nicht nur das Gewicht des Gleichrichters verringern, sondern auch die Stabilität und Zuverlässigkeit des Gleichrichters erhöhen.Im Anfangsstadium wird ein Reihensperrkondensator eingesetzt.
c: Die automatische Korrekturschaltung für die magnetische Abweichung wird übernommen und die Gesamtleistung des Magnetkerns wird erhöht1,5 Mal.
3 Schottky-Barrierediode
a: Es wurde erweitert4 Mal.
4 Alle Steuerplatinen werden mit importiertem Lack antiseptisch behandelt.
So installieren Sie den Gleichrichter
Dies ist die Installationsmethode für den Fernbedienungsgleichrichter.Nicht nur so.
1. Zum Verbinden der Kupferschiene mit Bad/Tank
2. Stellen Sie sicher, dass die Stromversorgung/der Gleichrichter geerdet ist
3. Stellen Sie sicher, dass ausreichend Wasser für die Stromversorgung/den Gleichrichter mit Wasserkühlung vorhanden ist
4. Wir empfehlen, alle Gleichrichter zu isolieren, um ihre Lebensdauer zu verlängern.
Unser Service
FAQ
1.F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind in der Lage, einen günstigeren Preis, aber die gleiche gute Qualität anzubieten.
2.F: Wo ist Ihr Unternehmen?
A: Unser Unternehmen befindet sich in der Stadt Chengdu, einer der am schnellsten wachsenden Städte Chinas.
3.F: Wenn ich Ihre Fabrik besuchen möchte, wie kann ich dorthin gehen?
A: Sie müssen uns nur sagen, wann Sie zu unserem Unternehmen kommen, wir holen Sie am Flughafen ab.
4.F: Wie kann ich eine Zahlung durchführen?
A: Sie können zwischen T/T, L/C, D/A, D/P und anderen Zahlungen wählen.
5.F: Wie komme ich an meine Ware?
A: Jetzt haben wir fünf Transportmöglichkeiten: Luft, DHL, FeDex und UPS.Wenn Sie große Gleichrichter bestellt haben und es nicht dringend ist, ist der Versand die beste Lösung.Wenn Sie eine kleine Bestellung aufgeben oder es dringend ist, werden Luft, DHL und FeDex empfohlen.Wenn Sie Ihre Waren außerdem bei Ihnen zu Hause erhalten möchten, wählen Sie bitte DHL, FeDex oder UPS.Wenn Sie keinen Transportweg wählen möchten, kontaktieren Sie mich bitte ohne zu zögern.
6.F: Was soll ich tun, wenn Probleme mit meinen Gleichrichtern auftreten?
A: Bitte lösen Sie die Probleme zunächst selbst gemäß der Bedienungsanleitung.Darin finden Sie Lösungen für häufig auftretende Probleme.Zweitens: Wenn das Benutzerhandbuch Ihre Probleme nicht lösen kann, kontaktieren Sie mich bitte umgehend.Unsere Ingenieure sind in Bereitschaft.
|
