PWB-Gleichrichter
>
|
|
| Herkunftsort | China |
| Markenname | Xingtongli |
| Zertifizierung | CE RHOS |
| Modellnummer | GKD12-100CVC |

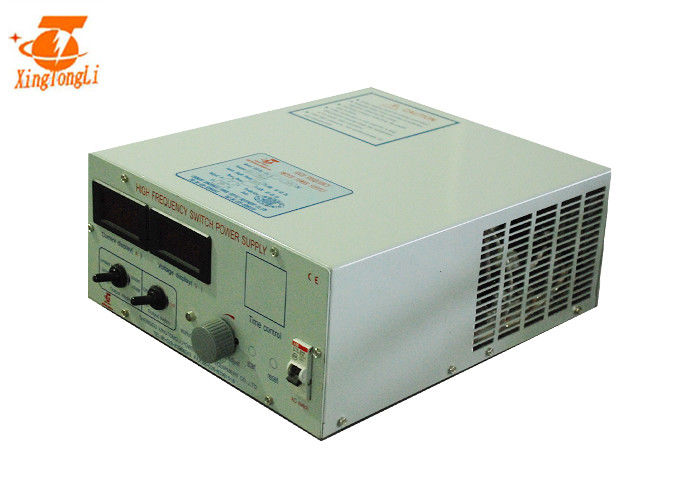

kupferne Galvanisierungsgleichrichtermaschine mit Timer, Plattensteuerung
Durch elektromagnetischen AntiInterferenzfilter EMS verringern direkte Korrektur, die Filterwelle, zum von Wechselstrom-Stromnetz, durch Inverter herzustellen, um Gleichspannung in Rechteckwellefrequenz von zehn oder von Hunderten von kHz, dann durch Hochfrequenztransformatorisolierung umzuwandeln, die Spannung und dann durch Hochfrequenzfilterertrag Gleichspannung. Nachdem sie probiert haben steuern das Vergleichen, die Verstärkung und die Kontrolle, die Treiberschaltung und der Leistungsverstärker Arbeitszyklus von IGBT, um stabile Ausgangsspannung (oder Ausgangsstrom) zu erreichen.
Unter der Arbeitsbedingung ist der Leistungsabfall der Regelröhre des Galvanisierungsgleichrichters des Hochfrequenzschalters klein, kann die Leistungsfähigkeit 75% - 90% erreichen, ist das Volumen klein, ist das Gewicht Licht, die Präzision und Kräuselungskoeffizient sind besser als Silikongleichrichter. Die Ertragstrecke kann die Präzision erreichen, die durch Produktion erfordert wird. Galvanisierungsgleichrichter hat Selbstschutzfähigkeit, kann unter Last nach Belieben beginnen und stoppen. Anzuschließen ist einfach, an Computer, der große Hilfe zur automatischen Produktion holt, also ist er in Galvanisierungsindustrie PWBs weit verbreitet gewesen.
Irgendein pics wurde gefolgt

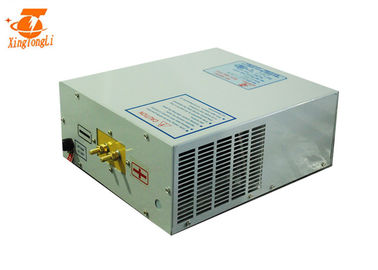

Rückseite
Anwendung
Unterschiedliches Volt und Strom hat verschiedene Anwendungen
Spezifikation
| SPEZIFIKATIONEN FÜR GKD12-100CVC | |||
| Input Wechselstrom | 380V±10% | 3phase | 50/60Hz |
| Ertrag DC | Volt | 0~12V justierbar | |
| Gegenwärtig | 0~100A justierbar | ||
| Energie | 1.2KW | ||
| Leistungsfähigkeit | >85% | ||
| Kräuselung | <5> | ||
| Schaltfrequenz | 20KHz | ||
| Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Input über/Niederspannungsschutz |
||
| Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
| Nettogewicht | 7.5kg | Arbeitsmodus | Konstante Spannung (Lebenslauf) Konstanter Strom (cm) |
| Maß (Millimeter) | 273*222.5*88 | Abkühlende Weise | Luftkühlung |
1. 0~10V, 4~20mA, PLC, Timer, Ampere-Minuten-/Stundenzähler, HMI kann zur Verfügung gestellt werden
2. Steuermodus: Lokale Kontrolle oder Fernbedienung (die Länge des Kabels wird von den Kunden bestimmt)
3. Japan IGBT (die Nichterfüllungswahl) oder Deutschland IGBT wird angenommen
4. Nachdem phosphatiert werden galvanisiert worden und Plastik gesprüht, die Fahrgestelle hat ausgezeichnete Korrosionsbeständigkeitsfunktion
5. Einfach zu benützen und repaire
Andere Vorteile
1. Kabinett
a: Annahme der vollständig digitalisierten maschineller Bearbeitung
b: Kaltgewalzte Produktion des Stahlblechs des Eisens, nach phosphorization annehmend, erhält Zinküberzug, Plastikspray, der Gleichrichter bessere strukturelle Stärke und das rostfest.
c: Angemessener Strukturentwurf, lokalisierter Inverterentwurf, Korrekturteil ist bequem, wegen seines ordentlichen Zusammenbauens auseinanderzubauen und auszubessern.
d: Heizkörper erhält bessere Kühlwirkung wegen seiner Kapazität mit 1,5mal.
Elektrisches Kontrollsystem 2
a: Der Gleichrichter nimmt Vollbrücke Phase-verschobene weiche Schaltersteuerung an und stellt den niedrigsten Leistungsabfall von IGBT sicher. Die Kapazität von IGBT werden 3mal größer.
b: Der Haupttransformator. Er nimmt formlosen Kern an, um Transformator-Leistungsfähigkeit und kühlen Transformator zu erhöhen und kann Gleichrichtergewicht nicht nur erleichtern, aber kann Gleichrichterstabilität und -zuverlässigkeit auch verstärken. An seinem Anfangsstadium nimmt er Abblockkondensator der Reihe an.
c: Magnetischer Selbstkorrekturstromkreis der Abweichung wird angenommen und die Gesamtleistung des Magnetkerns erhält 1,5mal vergrößert.
3 Schottky Sperrschichtdiode
a: Es ist 4mal erweitert worden.
4 alle Bedienpulte erhalten antiseptische Behandlung mit importiertem Lack.
Wie man Gleichrichter installiert
Dieses ist Installationsweise für Fernsteuerungsgleichrichter. Nicht nur auf diese Weise.
1. Zu kupferne Stange mit Bad/Behälter anschließen
2. Zu Stromversorgung/Gleichrichter sicherzustellen wird geerdet
3. Zu dort sicherzustellen ist genügend Wasser für Wasserkühlungsart Stromversorgung/Gleichrichter
4. Wir Rat, den alle Gleichrichter zur Zunahme seines Lebens lokalisiert werden sollten.
Der Hauptstromkreis der Stromversorgung umfasst den Haupttransformator, die EnergieGleichrichterbaugruppe und einige andere Prüfung und Schutzgeräte. Die Haupttransformatorfunktion der Stromversorgung ist, den Wechselstromstrom/-spannung auf der Spannung zu verringern, die durch den Galvanisierungsprozeß erfordert wird. Der Thyristorgleichrichter benutzt einen Transformator der Frequenz (50Hz/60Hz), während das Hochfrequenzschaltnetzteil einen Hochfrequenz Transformator (10-50KHZ) benutzt. Das Entdeckungsgerät umfasst Voltmeter und Stromwandler. Das Schutzgerät wird hauptsächlich für Überstromschutz von StromversorgungsRichtleitern benutzt. Der Steuerstromkreis umfasst Thyristor oder IGBT, Triggersteuerstromkreis, Machtsanftanlaufstromkreis, Überstrom, Überspannungsschutzschaltung, Machtphasenschutzschaltung.
