| Markenbezeichnung: | xingtongli |
| Model Number: | GKD24-300CVC |
| MOQ: | 1 EINHEIT |
| Preis: | verhandelbar |
| Verpackungsdetails: | Verpackende Größe des einzelnen Holzetuis: 750*560*780mm Gewicht: 114kg |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

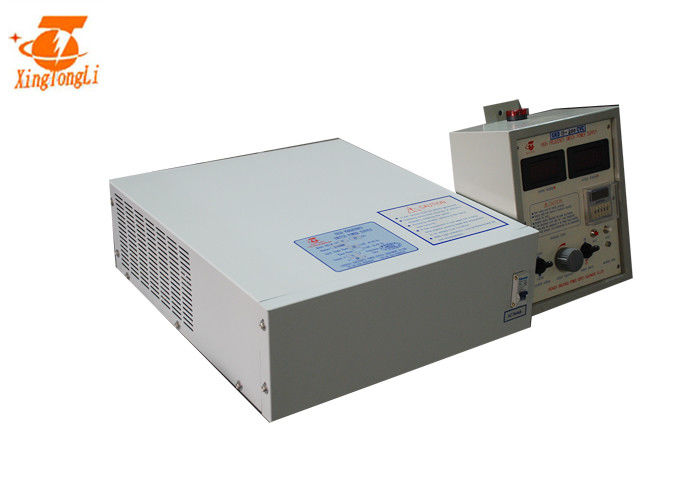

Stromrichtertransformator der Luftkühlung 24V 300A IGBT für Elektrolysespezifikation und -parameter
Beschreibung der elektrolytischen Hochfrequenzenergie:
1. Kann mit einzelnem Hauptkabinett oder doppeltem Hauptkabinett plus Schaltschrankstruktur entsprechend Benutzeranforderungen konfiguriert sein.
2. Wenn der DC-Ausgangsstrom ≥10kA ist, wird die elektrische Koppelung des Vollstromkreises parallel zu der Umwandlungsgleichrichterschaltung benutzt, die groß die Wirbelstromverluste verringert und die Leistungsfähigkeit der elektrolytischen Stromversorgung verbessert.
3. Die Steuermethode kann in zwei Arten unterteilt werden: offene Schleife (Handbuch) und die Endlosschleife (automatisch) entsprechend den Anforderungen des Produktionsverfahrens und sie können miteinander umgewandelt werden. , 36 48 des Phasenimpulses Gleichrichter der Phase und, Verschmutzung des Gitters der Machtgleichrichter beseitigend harmonische 3, 5 und 7.
vier. Diese Reihe elektrolytische Stromversorgung hat vorbei gegenwärtig, über Spannung, Kurzschluss, unter Niederlassung, unter Phase, Hochwassertemperatur, Wasserdruck, hoch- Tief der Öltemperatur, hoher Öldruckschutz, völlig integrierter Regelkreis.
Die Hauptkontrollorgane benutzen ein hohes starkes Digitalschaltungstriggerentstörungssystem, das starke Entstörungsfähigkeit hat. Es hat die Vorteile der hohen Regelgenauigkeit, der guten Stabilität und der zuverlässigen Operation.
6. Der Kofferaufbau nimmt den Schnitt der magnetischen Kette an, um Wirbelstromverluste zu verringern. Der Kofferaufbau wird mit Plastik als Ganzes gespritzt.
Steuermethode: integrierte analoge Steuerung und Rechnersteuerung.
| Eingangsspannung | Phase 50/60hz 220v 3 |
| Ausgangsspannung | 0~24v justierbar |
| Spannungsstabilität | 0~300a justierbar |
| Gegenwärtige Stabilität | ≤1% |
| Welligkeit | 1%-2% |
| Leistungsfähigkeit | ≥90% |
| Gewicht | 35kg |
| Maß | 605*415*240mm |
| Stabilisierungsmodus | Gegenwärtige Stabilisierung/Spannungsstabilisierung (schaltbar leicht) |
| Einstellbereich | Spannung/Strom von 0-100% ununterbrochen justierbar innerhalb des bewerteten Bereiches |
| Kühlsystem | Luftkühlung |
| Steuermethode | Steuerung der lokalen Kontrolle/der Fernbedienung/plc |
| Anzeigeninhalt | Spannungsmeter/Messflügel/Funktion/über Temp/Fehler, |
| Schutzmethode | Eingegebene Überspannung/Unter-Spannung/über gegenwärtigem/Ertragkurzschluß/über erhitzendem Selbstschutz ETC…. |
| Betriebstemperatur | - 20-50℃ |
| Umgebende Temperatur | -30-65℃ |
| Umgebende Feuchtigkeit | ≤90% |
|
Kabinett: die Luftkühlung 48v 100A IGBT galvanisierte beschichtende Gleichrichter mit Timer annimmt magnetische Schnittverbindungen, verringern Wirbelstromverluste, und Kabinett als Ganzes Spritzlackierverfahren |
Struktur: die Luftkühlung 48v 100A IGBT galvanisierte beschichtende Gleichrichter mit Timer mit angemessenem Strukturentwurf, lokalisierte das Inverterteil und, das Korrekturteil, bequem auseinanderzubauen und Wartung |
|
Heizkörper: die Heizkörperkapazität erweiterte 1,5mal, sich vergewissern der besseren Kühlwirkung |
Schaltersteuerungsweise: nehmen Sie weichen Schalter der VollbrückePhasenverschiebung, reduct IGBT Verlust an, sparen Sie Energie |
|
Haupttransformator: des Schalter-Modus IGBT TR 60v 125A Gleichrichter für electrochilorination System nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg, schnitt das Gleichrichtergewicht, verbessern die Stromversorgungsstabilität, Zuverlässigkeit an |
Kern- u. Schottky-Diode: die Kernkapazität erweiterte 1,5mal Schottky-Diode erweitert 4mal
|
|
Brett: alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen |
IGBT: IGBT-Kapazität erweiterte 3mal, machen die Stromversorgung zuverlässiger |
Anwendung der elektrolytischen HochfrequenzStromversorgung:
Hauptsächlich verwendet in der Nichteisenmetallelektrolyse: Aluminium, Magnesium, Zink, Führung, Kupfer, Mangan und Mangandioxid; Gold, Silber und anderes Metallschmelzen; Einschmelzen des Neodymeisenbors seltene Erd; harte Legierung, Diamanteinschmelzen; Salzwasser, Kaliumelektrolyse, zum der scharfer Sodas, Pottasche, Natriumsystem zu produzieren; elektrische Heizungsmaterialien des Feuers und andere Arten starke DC-Stromversorgung.
| 1, Gleichrichter setzend und die Körperstabilität halten; stellen Sie gute Belüftung sicher. |
| 2, Anodisierungsabdeckung des gleichrichters beim Lösen heraus überprüfend. |
| 3, Verbindungs, um statisch Elektrizität zu verhindern zu reiben oberteil. |
| 4, Conecting der Wechselstrom-Inputdraht |
| 5, die DC-Ertragkupferstangen anschließend |
| 6, das Gleichrichterfernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
| 7, drehen sich auf Luftschalter, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
| 8, Rechtsdrehungsanpassungsknopf, Voltmetergradzunahmen, arbeitend, helle Beleuchtung anzuzeigen. |
| 9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
| 10, trennen den Luftschalter, abstellen den Gleichrichter |
|
|
