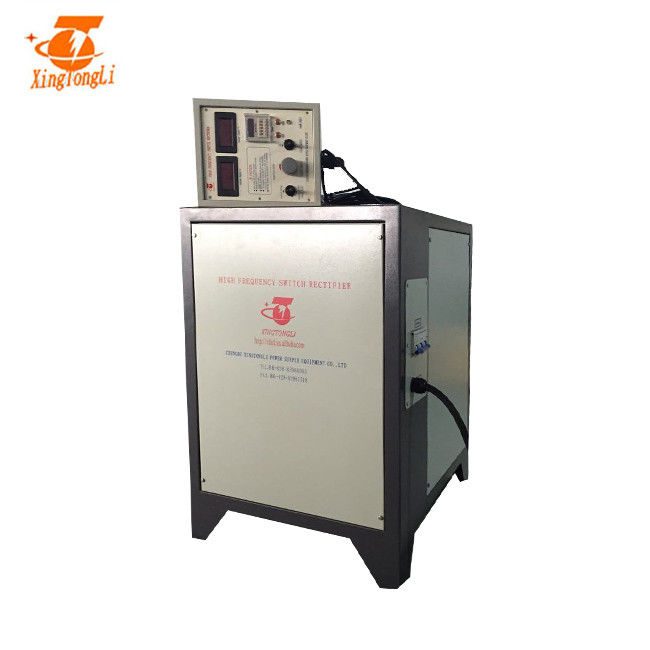

ELEKTRODIALYSE-STROMVERSORGUNG 500v 60a für Wasserbehandlung mit Schnittstelle 4~20mA
intruduction
Einleitung der Elektrodialysestromversorgung
Wasserbehandlungselektrodialyse wird mehr und mehr populär. Entsprechend den spätesten elektronischen Forschungsresultaten kombiniert mit modernes Steuermethoden, hat unsere Firma eine engagierte Elektrodialysestromversorgung entworfen. Dieser Elektrodialysegleichrichter setzt moderne Pulsbreitenmodulationstechnologie ein und benutzt hochwertige IGBT-Module und -MOSFETs als Machtschaltelemente.
Unser Produktionsverfahren ist sehr perfekt. Elektrodialysegleichrichter hat die Vorteile der kleinen, leichten, vollen Funktions-, stabiler und zuverlässigerleistung. Adopt brachte DSP-Kontrollsystem, mit automatischer selbst-gegenwärtiger Stabilisierungs-/Selbstspannungsstabilisierungsfunktion voran, ändert nicht mit Spannung, die hohe Zuverlässigkeit, auch ausgerüstet mit der PLC-Schnittstellen- und Expansionsfunktion der Schnittstelle RS485, einfach, Steuerung zu verwirklichen.
Spezifikation
SPEZIFIKATIONEN FÜR GKD500-40CVC | |||
Input Wechselstrom | 380V±10% | 3phase | 50/60Hz |
Ertrag DC | Volt | 0~500V justierbar | |
Gegenwärtig | 0~40A justierbar | ||
Energie | 20KW | ||
Leistungsfähigkeit | >85% | ||
Ausgangsfrequenz | 40KHz geregelt | ||
Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Input über/Niederspannungsschutz |
||
Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
Nettogewicht | 90kg | Arbeitsmodus | Konstante Spannung (Lebenslauf) Konstanter Strom (cm) |
Maß (Millimeter) | 715*485*860mm | Abkühlende Weise | Luftkühlung |
Funktionsprinzip der Elektrodialysestromversorgung:
Die Elektrodialysestromversorgung wird hauptsächlich aus einer Gleichrichtersiebschaltung, einem Vollbrückeumwandlungsstromkreis, einem Hochfrequenztransformator, einem Hochfrequenzgleichrichter, einer Siebschaltung, einem zusätzlichen Stromversorgungsstromkreis und einem Hauptsteuergerätstromkreis verfasst. Der Hauptsteuergerätstromkreis wird hauptsächlich aus einer Phasenausfallschutzschaltung, einer Temperaturschutzschaltung, einem Überlastschutzstromkreis, einem Kurzschlusssicherungsstromkreis und einem PWM-Stromkreis mit PU-Anpassung verfasst.
Nachdem die Dreiphasengitterspannung durch die Elektrodialysestromversorgung geschaltet wird und korrigiert dann und gefiltert, wird eine DC stabilisierte Stromversorgung 520VDC an den Inverterstromkreis erhalten und geliefert. Der Inverterstromkreis wird hauptsächlich aus einem starken Feldwirkung MOSFET-Modul (oder IGBT-Modul) verfasst um einen Vollbrückeumwandlungsstromkreis zu bilden. Als das PWM ausgab, fahren Steuersignale beziehungsweise die Machtmodule durch Isolierung, die zwei Sätze von diagonalen Rohren werden eingeschaltet abwechselnd. Unter der Hochfrequenztransformatorprimärhochfrequenzimpulsspannung wird die Sekundärspannung durch den Hochfrequenzgleichrichtertransformator an die Last geliefert.
hohe Verarbeitungsgeschwindigkeit und so weiter.
Kabinett: galvanisierte beschichtende Gleichrichter der Luftkühlung 48v 100A IGBT mit Timer nimmt magnetische Schnittverbindungen an, verringert Wirbelstromverluste und Spritzlackierverfahren des Kabinetts als Ganzes |
Struktur: galvanisierte beschichtende Gleichrichter der Luftkühlung 48v 100A IGBT mit Timer mit angemessener Struktur entwerfen, lokalisiert dem Inverterteil und, dem Korrekturteil, bequem auseinanderzubauen und Wartung |
Heizkörper: erweiterte Heizkörperkapazität 1,5die mal, vergewissern sich der besseren Kühlwirkung |
Schaltersteuerungsweise: nehmen Sie die Vollbrückephase an, die weichen Schalter, reduct IGBT Verlust, Abwehrenergie verschiebt |
Haupttransformator: des Schalter-Modus IGBT TR 60v 125A Gleichrichter für electrochilorination System nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg, schnitt das Gleichrichtergewicht, verbessern die Stromversorgungsstabilität, Zuverlässigkeit an |
Kern- u. Schottky-Diode: Kernkapazität erweitert 1,5mal Schottky-Diode erweitert 4mal
|
Brett: alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen |
IGBT: IGBT-Kapazität, die 3mal erweitert wird, machen die Stromversorgung zuverlässiger |
Wie man Gleichrichter installiert
Dieses ist Installationsweise für Fernsteuerungsgleichrichter. Nicht nur auf diese Weise.
1. Zu kupferne Stange mit Bad/Behälter anschließen
2. Zu Stromversorgung/Gleichrichter sicherzustellen wird geerdet
3. Zu dort sicherzustellen ist genügend Wasser für Wasserkühlungsart Stromversorgung/Gleichrichter
4. Wir Rat, den alle Gleichrichter zur Zunahme seines Lebens lokalisiert werden sollten.
Andere Vorteile
1. Kabinett
a: Annahme der vollständig digitalisierten maschineller Bearbeitung
b: Kaltgewalzte Produktion des Stahlblechs des Eisens, nach phosphorization annehmend, erhält Zinküberzug, Plastikspray, der Gleichrichter bessere strukturelle Stärke und das rostfest.
c: Angemessener Strukturentwurf, lokalisierter Inverterentwurf, Korrekturteil ist bequem, wegen seines ordentlichen Zusammenbauens auseinanderzubauen und auszubessern.
d: Heizkörper erhält bessere Kühlwirkung wegen seiner Kapazität mit 1,5mal.
Elektrisches Kontrollsystem 2
a: Der Gleichrichter nimmt Vollbrücke Phase-verschobene weiche Schaltersteuerung an und stellt den niedrigsten Leistungsabfall von IGBT sicher. Die Kapazität von IGBT werden 3mal größer.
b: Der Haupttransformator. Er nimmt formlosen Kern an, um Transformator-Leistungsfähigkeit und kühlen Transformator zu erhöhen und kann Gleichrichtergewicht nicht nur erleichtern, aber kann Gleichrichterstabilität und -zuverlässigkeit auch verstärken. An seinem Anfangsstadium nimmt er Abblockkondensator der Reihe an.
c: Magnetischer Selbstkorrekturstromkreis der Abweichung wird angenommen und die Gesamtleistung des Magnetkerns erhält 1,5mal vergrößert.
3 Schottky Sperrschichtdiode
a: Es ist 4mal erweitert worden.
4 alle Bedienpulte erhalten antiseptische Behandlung mit importiertem Lack.
