| Herkunftsort | CHINA |
| Markenname | Xingtongli |
| Zertifizierung | CE RoHS |
| Modellnummer | GKD12-5000CVC |

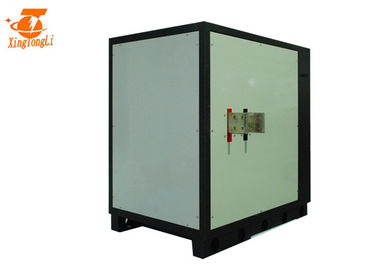

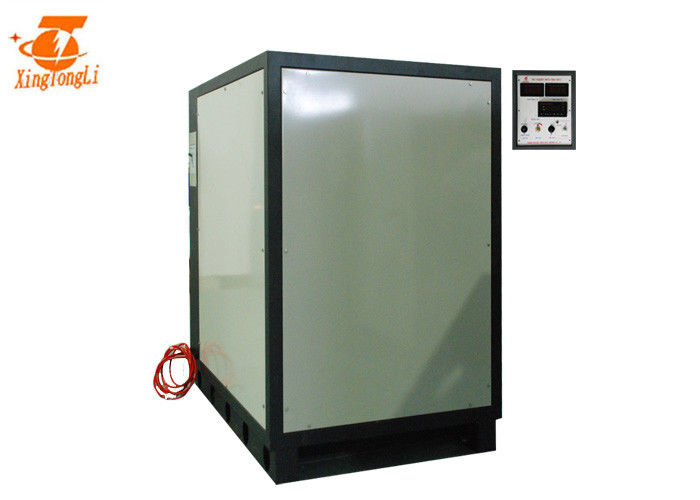

12V 5000A Wechselstrom zu DC, das Stromversorgung mit Luftkühlungsfernbedienung überzieht
Hauptarbeitsprinzip von Wechselstrom zu DC-Stromversorgung:
Hauptstromkreis von Wechselstrom zu DC-Stromversorgung:
Der Prozess ist Input vom gegenwärtigen Gitter Wechselstroms, und der Ertrag ist die Stromabgabe DCs des ganzen Prozesses und umfasst:
1. Eingegebenes Filtergerät: seine Funktion ist, die Verunreinigungswellenform herauszufiltern, die im Stromnetz, und gleichzeitig die Verunreinigungen zu verhindern vorhanden ist, die von Wechselstrom zu DC-Stromversorgung vom Zurückbringen zum allgemeinen Stromnetz erzeugt werden.
2. Gleichrichter und Wellenfilter: Gegenwärtige Stromversorgung Wechselstroms Gleichrichtergitter-, direkter und glatterdc-Stromversorgung, benutzt für folgende Pegelumsetzung.
3. Inverter: wandeln Sie den korrigierten DC-Stromversorgungsstrom in Hochfrequenz-Wechselstrom um, der das Kernteil des Hochfrequenzschaltnetzteils ist. Das höher die Frequenz, das kleiner das Volumen, Gewicht und Ausgangsleistungsverhältnis.
4. Ertraggleichrichter und -filter: stellen Sie stabile und zuverlässige DC-Stromversorgung entsprechend Lastsnachfrage zur Verfügung.
Einerseits von der Ertragnehmenprobenahme, vergleichen Sie mit den gesetzten Standards und den Inverter zu steuern, seinen Frequenz- oder Impulsbreitenertrag zu ändern, um Ertragstabilität andererseits entsprechend den Informationen zu erzielen, die vom Teststromkreis, nach Schutzschaltungsidentifizierung bereitgestellt werden, stellen Steuerstromkreis für Schutzmaßnahmen der Vielzahl zur ganzen Maschine zur Verfügung.
Zusätzlich zur Lieferung des Schutzschaltungsbetriebs in einer Vielzahl von Parametern, aber eine Vielzahl von Informationsanzeigeninstrumenten auch zur Verfügung stellen.
Anwendung
Unterschiedliches Volt und gegenwärtiges hat verschiedene Anwendungen
Spezifikation
| SPEZIFIKATIONEN FÜR GKD12-5000CVC | |||
| Eingegebener Wechselstrom | 415V±10% | 3phase | 50/60Hz |
| Ertrag DC | Volt | 0~12V Justierbar | |
| Gegenwärtig | 0~5000A Justierbar | ||
| Energie | 60KW | ||
| Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
| Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
| Nettogewicht | 280kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
| Maß (Millimeter) |
1020*1000*1270mm |
Abkühlende Weise | Luftkühlung |
1. 0~10V, 4~20mA, PLC, Timer, Ampere-Minuten-/Stundenzähler, HMI kann zur Verfügung gestellt werden
2. Steuermodus: Lokale Kontrolle oder Fernbedienung (die Länge des Kabels wird von den Kunden bestimmt)
3. Japan IGBT (die Nichterfüllungswahl) oder Deutschland IGBT wird angenommen
4. Nachdem es phosphatiert worden ist galvanisiertes und hat Plastikgesprüht, die Fahrgestelle ausgezeichnete Korrosionsbeständigkeitsfunktion
5. Einfach zu benützen und repaire
Andere Vorteile
1. Kabinett
a: Die Annahme digitalisierte vollständig die maschinelle Bearbeitung
b: Kaltgewalzte Produktion des EisenStahlblechs, nach phosphorization annehmend, erhält Zinküberzug, Plastikspray, der Gleichrichter bessere strukturelle Stärke und das rostfest.
c: Angemessener Strukturentwurf, lokalisierter Inverterentwurf, Korrekturteil ist bequem, wegen seines ordentlichen Zusammenbauens auseinanderzubauen und auszubessern.
d: Heizkörper erhält bessere Kühlwirkung wegen seiner Kapazität mit 1,5mal.
Elektrisches Kontrollsystem 2
a: Der Gleichrichter nimmt Vollbrücke Phase-verschobene weiche Schaltersteuerung an und stellt den niedrigsten Leistungsabfall von IGBT sicher. Die Kapazität von IGBT werden 3mal größer.
b: Der Haupttransformator. Er nimmt formlosen Kern an, um Transformator-Leistungsfähigkeit und kühlen Transformator zu erhöhen und kann Gleichrichtergewicht nicht nur erleichtern, aber kann Gleichrichterstabilität und -zuverlässigkeit auch verstärken. An seinem Anfangsstadium nimmt er Abblockkondensator der Reihe an.
c: Magnetischer Selbstkorrekturstromkreis der Abweichung wird angenommen und die Gesamtleistung des Magnetkerns erhält 1,5mal vergrößert.
3 Schottky Sperrschichtdiode
a: Es ist 4mal erweitert worden.
4 alle Bedienpulte erhalten antiseptische Behandlung mit importiertem Lack.
Wie man Gleichrichter installiert
| 1, Gleichrichter setzend und die Körperstabilität halten; stellen Sie gute Belüftung sicher. |
| 2, Anodisierungsabdeckung des gleichrichters beim Lösen heraus überprüfend. |
| 3, Verbindungs, um statisch Elektrizität zu verhindern zu reiben oberteil. |
| 4, Conecting der Wechselstrom-Inputdraht |
| 5, die DC-Ertragkupferstangen anschließend |
| 6, das Gleichrichterfernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
| 7, drehen sich auf Luftschalter, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
| 8, Rechtsdrehungsanpassungsknopf, Voltmetergradzunahmen, arbeitend, helle Beleuchtung anzuzeigen. |
| 9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
| 10, trennen den Luftschalter, abstellen den Gleichrichter |
