Herkunftsort | CHINA |
Markenname | Xingtongli |
Zertifizierung | CE RoHS |
Modellnummer | GKD20-1000CVC |
electrowinning Gleichrichter 20v 1000a des Hochfrequenzschalters
Spezifikation
SPEZIFIKATIONEN FÜR GKD15-1500CVC | |||
Eingegebener Wechselstrom | 380V±10% | 3phase | 50/60Hz |
Ertrag DC | Volt | 0~20V justierbar | |
Gegenwärtig | 0~1000A justierbar | ||
Energie | 18KW | ||
Leistungsfähigkeit | >85% | ||
Schaltfrequenz | 20KHz | ||
Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
Nettogewicht | 60kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
Maß (Millimeter) | 690*550*520mm | Abkühlende Weise | Luftkühlung |

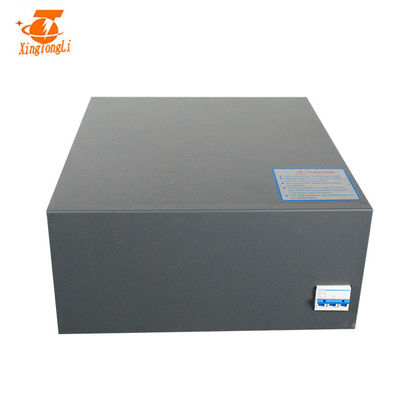

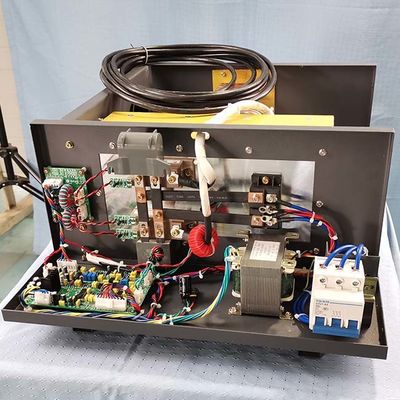

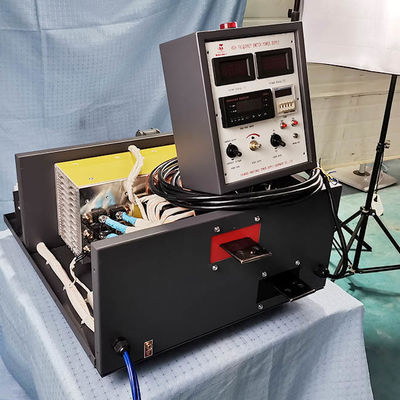

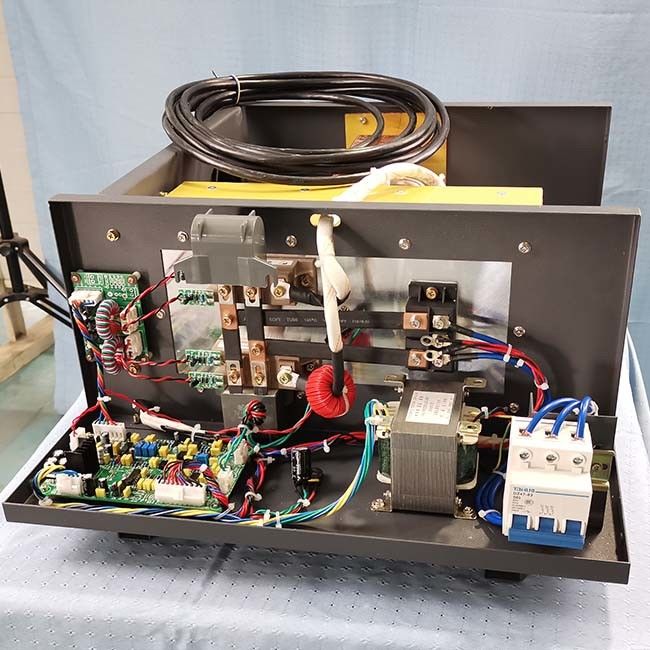

Detailbild:
Eigenschaft:
1. Kabinett
a: Die Annahme digitalisierte vollständig die maschinelle Bearbeitung
b: Kaltgewalzte Produktion des EisenStahlblechs, nach phosphorization annehmend, erhält Zinküberzug, Plastikspray, der Gleichrichter bessere strukturelle Stärke und das rostfest.
c: Angemessener Strukturentwurf, lokalisierter Inverterentwurf, Korrekturteil ist bequem, wegen seines ordentlichen Zusammenbauens auseinanderzubauen und auszubessern.
d: Heizkörper erhält bessere Kühlwirkung wegen seiner Kapazität mit 1,5mal.
Elektrisches Kontrollsystem 2
a: Der Gleichrichter nimmt Vollbrücke Phase-verschobene weiche Schaltersteuerung an und stellt den niedrigsten Leistungsabfall von IGBT sicher. Die Kapazität von IGBT werden 3mal größer.
b: Der Haupttransformator. Er nimmt formlosen Kern an, um Transformator-Leistungsfähigkeit und kühlen Transformator zu erhöhen und kann Gleichrichtergewicht nicht nur erleichtern, aber kann Gleichrichterstabilität und -zuverlässigkeit auch verstärken. An seinem Anfangsstadium nimmt er Abblockkondensator der Reihe an.
c: Magnetischer Selbstkorrekturstromkreis der Abweichung wird angenommen und die Gesamtleistung des Magnetkerns erhält 1,5mal vergrößert.
3 Schottky Sperrschichtdiode
a: Es ist 4mal erweitert worden.
4 alle Bedienpulte erhalten antiseptische Behandlung mit importiertem Lack.
Arbeitsprinzip
Wie man Gleichrichter installiert
Dieses ist Installationsweise für Fernsteuerungsgleichrichter. Nicht nur auf diese Weise.
1. Zu kupferne Stange mit Bad/Behälter anschließen
2. Zu Stromversorgung/Gleichrichter sicherzustellen wird geerdet
3. Zu dort sicherzustellen ist genügend Wasser für Wasserkühlungsart Stromversorgung/Gleichrichter
4. Wir Rat, dass alle Gleichrichter zur Zunahme seines Lebens lokalisiert werden sollten.
