| Herkunftsort | China |
| Markenname | xingtongli |
| Zertifizierung | ISO CE RoHS |
| Modellnummer | GKD20-1000CVC |
igbt 20V 1000A basiert, Gleichrichter überziehend
Spezifikation
| SPEZIFIKATIONEN FÜR GKD20-1000CVC | |||
| Eingegebener Wechselstrom | 380V±10% | Phase 3 | 50/60Hz |
| Ertrag DC | Volt | 0~20V justierbar | |
| Gegenwärtig | 0~1000A justierbar | ||
| Energie | 20KW | ||
| Leistungsfähigkeit | >85% | ||
| Ausgangsfrequenz | 40KHz regelte | ||
| Ertragkräuselung | 5% Ist-Wert | ||
| Schutz | Kurzschlusssicherung Überhitzungsschutz Phasenmangelschutz Eingegeben über/Niederspannungsschutz |
||
| Arbeitsbedingung (Temperatur) |
-10℃~50℃ | Steuermodus | Plattensteuerung Fernbedienung |
| Nettogewicht | 45kg | Arbeitsmodus | Constant Voltage (Lebenslauf) Constant Current (cm) |
| Maß (Millimeter) | 690*550*520mm | Abkühlende Weise |
Luft Abkühlen |
igbt 20V 1000A basiert, Gleichrichter Eigenschaften überziehend
|
Kabinett: Kabinett nimmt magnetische geschnittene Verbindungen, verringern Wirbelstromverluste an, und Kabinett als Ganzes Spritzlackierverfahren |
Struktur: Angemessener Strukturentwurf, lokalisierte das Inverterteil und, das Korrekturteil, bequem auseinanderzubauen und Wartung |
|
Heizkörper: die Heizkörperkapazität erweiterte 1,5mal, sich vergewissern der besseren Kühlwirkung |
Schaltersteuerungsweise: nehmen Sie weichen Schalter der VollbrückePhasenverschiebung, reduct IGBT Verlust an, sparen Sie Energie |
|
Haupttransformator: nimmt formlosen Kern, Zunahmetransformator-Leistungsfähigkeit, reduct der Transformatortemperaturanstieg an, schneidet das Gleichrichtergewicht, verbessert die Stromversorgungsstabilität, Zuverlässigkeit |
Kern- u. Schottky-Diode: die Kernkapazität erweiterte 1,5mal Schottky-Diode erweitert 4mal
|
|
Brett: alle Kontrollorgane taten Antikorrosionsbehandlung mit dem importierten Lack mit drei Verteidigungen |
IGBT: IGBT-Kapazität erweiterte 3mal, machen die Stromversorgung zuverlässiger |

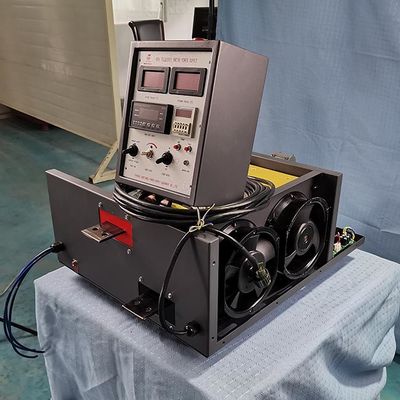

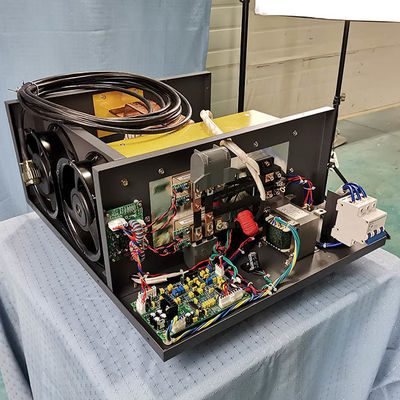

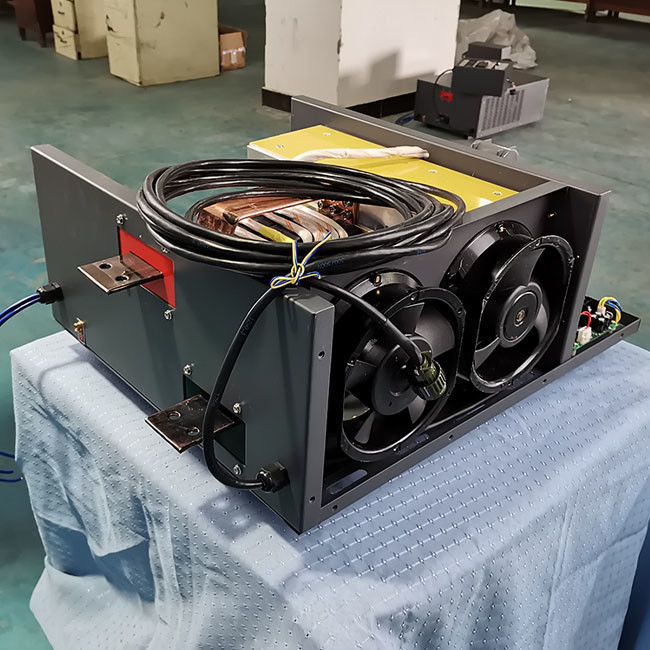

igbt 20V 1000A basiert, Gleichrichterbild überziehend:
DER UNTERSCHIED ZWISCHEN STÖRUNGSBESUCH U. IGBT-SCHALTER-GLEICHRICHTER
1, Leistungsfähigkeit
Störungsbesuch: 70%
IGBT: 90%
2, Transformator
Störungsbesuch: Netzfrequenztransformator, umfangreich über 200kg
IGBT: ohne Netzfrequenztransformator
3, energiesparende Leistungsfähigkeit
Störungsbesuch: schlecht
IGBT: Energieeinsparung ungefähr 15%-30%
4, Anfang/Halt mit Last
Störungsbesuch: können Sie nicht
IGBT: Dose
5, Steuerstromkreis
Störungsbesuch: Komplex, Antrag synchron und schwierig zu integrieren
IGBT: benutzen Sie das einfache Brett der integrierten Schaltung, und rostfeste Behandlung schloss vollständig.
6, konstante gegenwärtige Genauigkeit
Störungsbesuch: <5%
IGBT: <1%
7, abkühlende Weise
Störungsbesuch: Wasser/Öl-/Luftkühlung
IGBT: Wasser-/Luftkühlung
8, Arbeitsfrequenz
Störungsbesuch: 50HZ
IGBT: 20KHZ
9, Steuerweise
Störungsbesuch: Phasenverschiebungsauslöser
IGBT: PWM
10, gaben DC aus
Störungsbesuch: Halbwelle
IGBT: DC-Rechteckwelle mit hoher Dichte
11, Störung zum Stromnetz
Störungsbesuch: groß, nicht einfach zu beseitigen
IGBT: klein, einfach zu beseitigen
12, Größe und Gewicht
Störungsbesuch: groß und schwer
IGBT: klein und leicht
13, zulässige Schwankungsstrecke der Eingangsspannung
Störungsbesuch: ±10%
IGBT: ±15%
igbt 20V 1000A basiert, Gleichrichter Installation überziehend
| 1, Gleichrichter setzend und die Körperstabilität halten; stellen Sie gute Belüftung sicher. |
| 2, Anodisierungsabdeckung des gleichrichters beim Lösen heraus überprüfend. |
| 3, Verbindungs, um statisch Elektrizität zu verhindern zu reiben oberteil. |
| 4, Conecting der Wechselstrom-Inputdraht |
| 5, die DC-Ertragkupferstangen anschließend |
| 6, das Gleichrichterfernbediengerät anschließend, wenn lokale Kontrolle, überspringen diesen Schritt |
| 7, drehen sich auf Luftschalter, dann beginnt der Fan sich zu drehen und das Leistungsmesserlicht. |
| 8, Rechtsdrehungsanpassungsknopf, Voltmetergradzunahmen, arbeitend, helle Beleuchtung anzuzeigen. |
| 9, justieren Griff auf Maximum, dann sollte der Voltmeter die Nennspannung, Messflügel anzeigen anzeigt das Ladevolumen dementsprechend. |
| 10, trennen den Luftschalter, abstellen den Gleichrichter |
Erzeugnisprozeß:
